PSIprins jest nowoczesnym systemem zarządzania sieciami, którego częścią podstawową jest moduł wspomagania pracy dyspozytorów SCADA, pozwalający na komfortowe prowadzenie ruchu sieci elektroenergetycznych (nN, WN, SN i nn), zapewniający wygodę w przeprowadzaniu czynności dyspozytorskich.
Platforma umożliwia również skojarzone kierowanie i zarządzanie odnawialnymi źródłami energii (m.in. farmy wiatrowe, fotowoltaiczne, elektrownie geotermalne itd.), sieciami ciepłowniczymi, gazowymi, przemysłowymi oraz wodnymi.
Zalety systemu PSIprins
-
Wygodna, przejrzysta i nieskomplikowana obsługa
-
Prostota projektowania, aktualizowania i rozszerzania modelu danych
-
Bezproblemowe projektowanie schematów sieci
-
Łatwość implementacji protokołów
-
Modułowość i elastyczność
Moduły
Moduł Web View
Dostęp do systemu z sieci biurowej
Rozszerzenie PSIprins umożliwia bieżący podgląd obrazów (wraz z notatkami), dziennika operacyjnego, alarmów, archiwów (z wizualizacją w formie wykresów) oraz modelu danych. Moduł WebView posiada niezależny, oparty o role model uprawnień, który może współpracować z ActiveDirectory sieci biurowej Klienta.
Moduł SEMS i EDD
Obsługa przerw awaryjnych i planowych
Moduł, umożliwiający zbieranie szczegółowych danych na potrzeby raportów dot. SAIDI, SAIFI i MAIFI oraz wsparcie w procesie planowania wyłączeń obiektów energetycznych. Ułatwia także operacyjne zarządzanie pracą brygad w kontekście pojawiających się awarii.
Moduł raportów
Generowanie raportów
Dodatkowy element systemu WebView, umożliwiający tworzenie np. listy wartości, przekroczeń, raportów dziennika operacyjnego itp. Moduł ten pozwala na cykliczne generowanie i dystrybucję raportów poprzez niezależny silnik dystrybucji.
Podstawowe oprogramowanie SCADA
Moduł SCADA jest podstawą każdego nowoczesnego systemu sterowania siecią. Zapewnia wszystkie funkcje wymagane do monitorowania i kontrolowania rozproszonej infrastruktury użytkowej. Obsługuje sieci wysokiego i średniego napięcia, sieci gazowe, wodne i ciepłownicze. PSIprins może służyć jako pojedynczy produkt lub jako połączony system sterowania energią dla regionalnych i miejskich zakładów użyteczności publicznej, przemysłu, a także lotnisk.
-
Redundancja
Redundancja jest w pełni obsługiwana i obejmuje geo-redundantne serwery zdalnego sterowania i przetwarzanie danych procesowych.
-
Koncepcja obsługi i autoryzacji

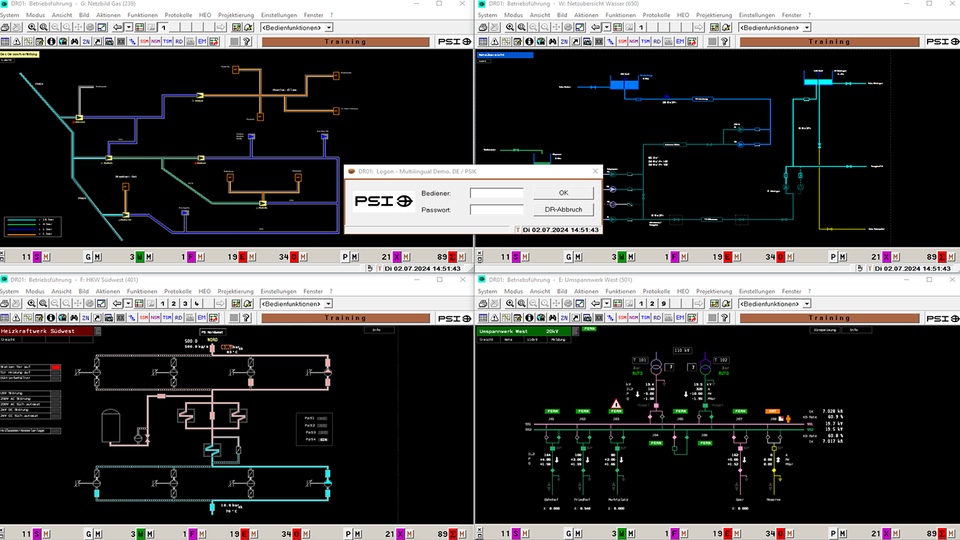

PSIprins oferuje przyjazną użytkownikowi obsługę wieloekranową i koncepcję autoryzacji wieloczynnikowej.
-
Dane wejściowe modelu danych
PSIprins obsługuje ręczne wprowadzanie danych, a także importowanie przy użyciu standardowych formatów i danych łączności.
-
Przetwarzanie informacji
PSIprins obsługuje przetwarzanie zdarzeń, danych analogowych i pomiarowych, a także wirtualnych punktów danych.
-
Obsługa zdarzeń, alarmów i awarii
PSIprins oferuje chronologiczne dzienniki, podsumowania alarmów, notatniki, tagowanie obrazów i wiele więcej.
-
Dane historyczne
PSIprins obejmuje repozytoria danych analogowych i pomiarowych, obsługuje eksport/import danych, procesy tworzenia kopii zapasowych, a także prezentację graficzną i tabelaryczną.
-
Funkcje wyższego szczebla dla operacji
PSIprins oferuje symulacja przełączania, analizy zakłóceń sieciowych, tryb testowy, listy i sekwencje przełączania.
Energia elektryczna
Monitorowanie i sterowanie instalacjami i środkami eksploatacyjnymi w zakresie energii elektrycznej.
-
Podstawowe funkcje
Topologia, kodowanie kolorami i kontrole blokady przed operacjami przełączania
-

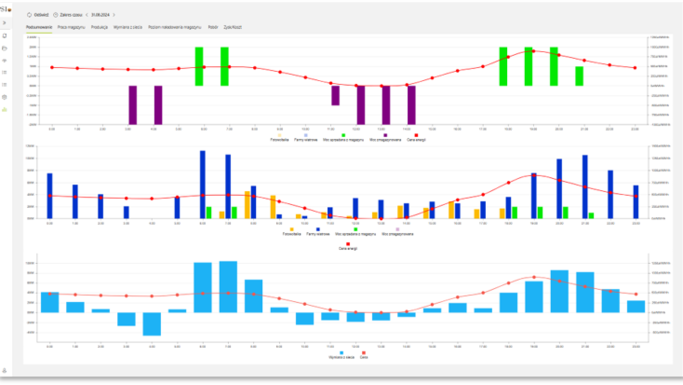

Prognoza zapotrzebowania na moc
Prognoza zapotrzebowania, w tym planowaniem włączeń i wyłączeń.
-
Optymalizacja poboru
Monitorowanie umów dotyczących poboru i użytkowania sieci.
-
Zarządzanie zasilaniem
Optymalna integracja rozproszonych źródeł energii i kogeneracji z siecią energetyczną.
-
Zarządzanie wyłączeniami
Obniżanie obciążenia w ramach kaskady operacyjnej.
-
Zarządzanie wnioskami o przełączenie
Koordynacja i planowanie operacji przełączania.
-
Zezwolenie na pracę
Odpowiedzialność za aktywa jest przekazywana personelowi na miejscu.
-
Rozwiązania tymczasowe
Tymczasowe zmiany topologii sieci w zarządzaniu eksploatacją.
Obliczenia sieciowe (prąd)
Rozbudowane funkcje obliczeniowe i symulacyjne umożliwiające wczesne wykrywanie potencjalnych zakłóceń w pracy, precyzyjną lokalizację usterek, ograniczenie zakresu awarii i szybkie przywrócenie zasilania.
-
Obliczanie przepływu obciążenia
Obliczenia stanu ustalonego i wizualizacja graficzna.
-
Oszacowanie stanu
Oszacowanie stanu określa spójny stan sieci i identyfikuje nieprawidłowe dane.
-
Symulacja awarii (n-1)
Określa wpływ utraty linii energetycznej lub transformatora na sieć.
-
Obliczanie zwarć
Obliczanie prądów zwarciowych zgodnie z normą DIN EN 60909 VDE 0102.
-
Lokalizacja uszkodzeń
Wyszukiwanie zwarć doziemnych i zwarć w sieciach średniego napięcia.
-
Lokalizacja uszkodzeń i przywrócenie zasilania
Lokalizacja uszkodzonego urządzenia umożliwia szybkie przywrócenie zasilania.

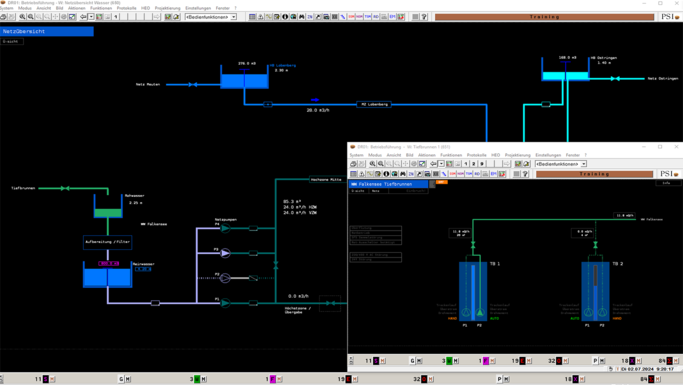

Woda / ścieki
Monitorowanie i sterowanie urządzeniami, instalacjami i sieciami rurociągów w obszarze gospodarki wodnej. Punkty danych i ewentualnie obrazy mogą być przypisane do jednego obszaru eksploatacji, np. „woda”, lub do kilku obszarów eksploatacji, takich jak „woda pitna” i „ścieki”.
-
Topologia
Według poziomów wysokości lub stref gospodarczych.
-
Wykrywanie wycieków
Monitorowanie sieci rurociągów pod kątem wycieków.
-
Prognozowanie zapotrzebowania na wodę
Uwzględnienie zapotrzebowania zależnego od pogody, profili obciążenia i harmonogramów.
-
Planowanie zużycia wody
Zarządzanie zbiornikami planuje pobór i stan zbiorników na przyszłość.
-
Regulacja zużycia wody
Regulacja zgodnie z harmonogramami lub krzywymi napełniania według stanu zadanej wartości.

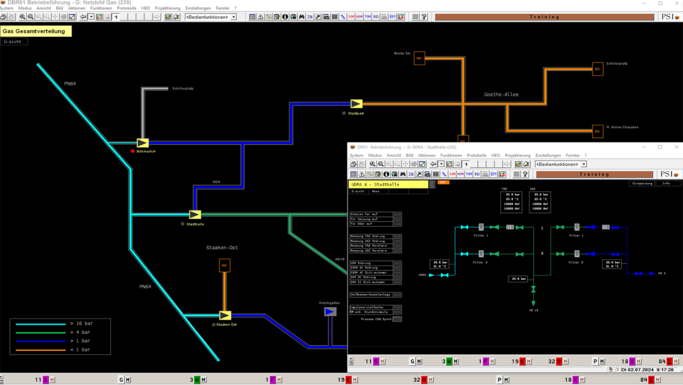

Gaz
Monitorowanie i sterowanie agregatami, instalacjami i sieciami rurociągów gazowych.
-
Topologia
Kodowanie kolorami instalacji i sieci według stanu zasilania i stref ciśnienia.
-
Prognoza zapotrzebowania na gaz
Prognoza zapotrzebowania na gaz do ogrzewania i dla przemysłu.
-
Rozkład obciążenia gazowego
Wsparcie planowania rocznego zapotrzebowania na gaz i obniżenie kosztów zakupu.
-
Regulacja ilości zakupionego gazu
Wartości docelowe dla godzin zakupu gazu, poboru z magazynu oraz napełniania magazynu.

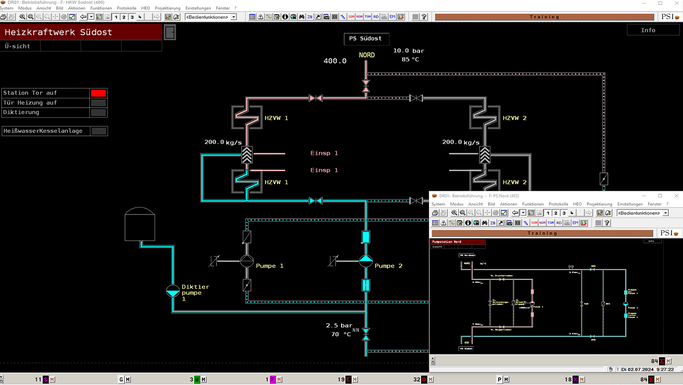

Ciepło sieciowe
Monitorowanie i sterowanie agregatami, instalacjami i sieciami rurociągów w zakresie ciepła sieciowego.
-
Topologia
Zgodnie z dyktatem, przepływ masowy, temperaturą i strefą zasilania.
-
Prognoza zapotrzebowania na ciepło sieciowe
Uwzględnienie zapotrzebowania zależnego od pogody, profili obciążenia i harmonogramów.

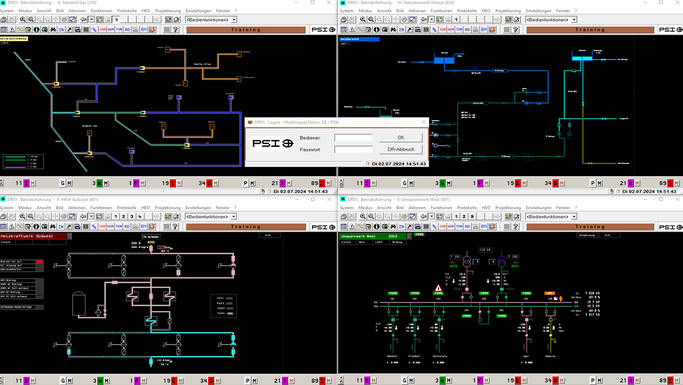

Rozszerzenia
System PSIprins można rozszerzyć o następujące wszechstronne funkcje i, w razie potrzeby, podłączyć do oprogramowania innych firm.
-
Symulacja łączeń z wykorzystaniem aktualnego bądź zapamiętanego modelu danych
-
Elastyczny oraz intuicyjny edytor graficzny automatyzujący projektowanie elementów
-
Rozbudowane funkcje i narzędzia autodiagnostyki, administracji oraz kopii zapasowych systemu
-
Symulator treningowy dyspozytorów
-
Blokady automatyczne lub definiowane przez użytkownika
-
Funkcje wyższe – estymator stanu, rozpływ mocy, zarządzanie OZE
-
Eksport modelu w formacie CGMES
-
Implementacja standardowych i niestandardowych protokołów komunikacyjnych (IEC 101, IEC 104, IEC 61850, DNP 3, OPC i wiele innych)
-
Współpraca z dowolnymi układami projekcji wielkoformatowej
-
Integracja z narzędziami zewnętrznymi, np. SAP, GIS, Billing, hurtownie danych itp.
Zastosowanie
Branża energetyczna
Menedżerowie operacyjni korzystają z PSIprins, aby zwiększyć bezpieczeństwo dostaw i przez cały czas mieć wgląd w stan sieci energetycznych. W przypadku usterek, np. zerwania linii podczas prac budowlanych lub po wystąpieniu trudnych warunków pogodowych, są oni optymalnie wspierani w przywracaniu dostaw dzięki lokalizacji usterek. Nawet spoza dyspozytorni, kierownik operacyjny ma zawsze aktualny obraz sytuacji dzięki dostępowi przez sieć Internet (tylko do odczytu). Inteligentne funkcje wspierają go w zapewnieniu jak największej płynności procesów operacyjnych.
-
Wysokie bezpieczeństwo
Wsparcie PSIprins w zakresie szkoleń, symulacji i usuwania usterek
-
Zawsze na bieżąco
Informacje o sieci są dostępne we wszystkich działach, zawsze i wszędzie
-
Dokumentacja
Kompleksowe funkcje archiwizacji i raportowania ułatwiają pracę kierownika operacyjnego
Odpowiedzi na najczęściej zadawane pytania
Czym jest PSIprins i dla kogo jest przeznaczony?
PSIprins to inteligentny system nadzoru sieci elektroenergetycznej SCADA, przeznaczony dla operatorów sieci dystrybucyjnych, zakładów przemysłowych i komunalnych. Umożliwia efektywne zarządzanie sieciami elektroenergetycznymi, gazowymi, ciepłowniczymi, wodnymi i OZE.
Jakie są główne zalety systemu PSIprins?
System wyróżnia się prostą obsługą, elastyczną strukturą modułową, łatwą implementacją protokołów i intuicyjnym projektowaniem schematów sieci. Dodatkowo umożliwia szybkie wdrażanie zmian i integrację z innymi systemami.
Jakie funkcje oferuje PSIprins w zakresie raportowania i monitoringu?
Moduł WebView umożliwia zdalny dostęp do danych, wykresów i dzienników operacyjnych. Moduł raportów pozwala na cykliczne generowanie i dystrybucję raportów, wspierając pełną dokumentację działań operacyjnych.
W jaki sposób PSIprins wspiera branżę energetyczną?
Dzięki lokalizacji usterek, integracji z OZE i zdalnemu podglądowi sieci, PSIprins pomaga szybko reagować na awarie i zapewnia ciągłość dostaw. System zwiększa bezpieczeństwo operacyjne i wspiera szkolenia oraz symulacje.
