PSIpipelines - Module Detekcja i lokalizacja wycieków – LDS
Systemy detekcji wycieków (Leak Detection System - LDS) są narzędziami, które mają zapewnić wczesne ostrzeżenia o rozwijającym się wycieku, natychmiastowe alarmy w przypadku pęknięcia, a także lokalizację wycieków. Aplikacje PSIpipelines LDS to wewnętrzne metody wykrywania, które analizują warunki wewnątrz rurociągu w celu wykrycia utraty produktu. Połączenie kilku metod pozwala stworzyć wydajny i skuteczny system hybrydowy do niezawodnego wykrywania i precyzyjnej lokalizacji wycieków.
Przesył ropy naftowej, mediów ropopochodnych i innych produktów chemicznych wiąże się z różnymi zagrożeniami, dlatego istotne jest zapewnienie wysokiego poziomu bezpieczeństwa infrastruktury przesyłowej.
Moduły LDS zawarte w systemie PSIpipelines pozwalają na szybkie wykrycie wycieku oraz jego dokładną lokalizację.
Szybkie wykrycie wycieków paliwowych
Przedsiębiorstwa, które w procesach wytwórczych wykorzystują paliwa, mają świadomość odpowiedzialności, która na nich ciąży, zarówno w kwestii zdrowia i życia ludzkiego, jak również ochrony środowiska. Wdrożenie systemu detekcji wycieków LDS z PSIpipelines umożliwia szybką reakcję ograniczającą ilość wycieku oraz potencjalne szkody dla środowiska naturalnego

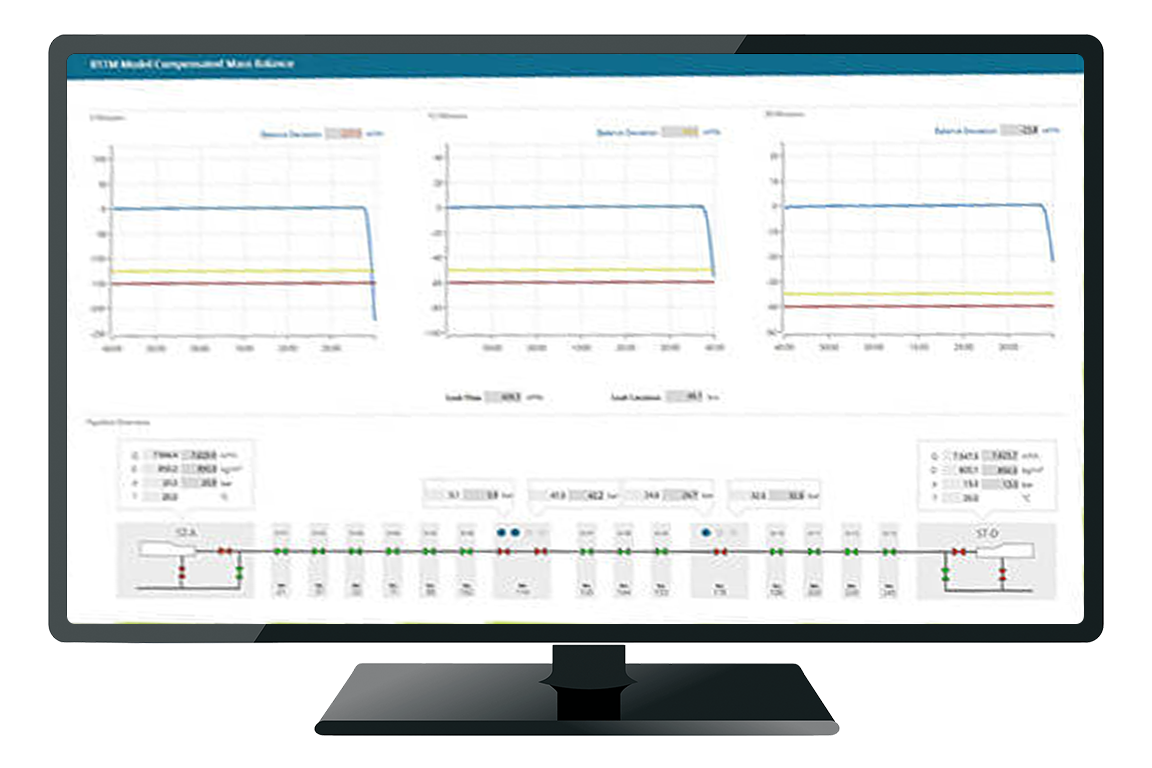

Bilans masy kompensowany modelem czasu rzeczywistego
(MCMB – Real Time Transient Model Compensated Mass Balance)
Wydajna aplikacja do wykrywania wycieków we wszystkich warunkach pracy (stan ustalony, przejściowy i zamknięcie). Wykorzystuje ona wyniki symulacji hydraulicznej do obliczania dokładnych bilansów masy i wypełnień dla wszystkich odcinków rurociągu.

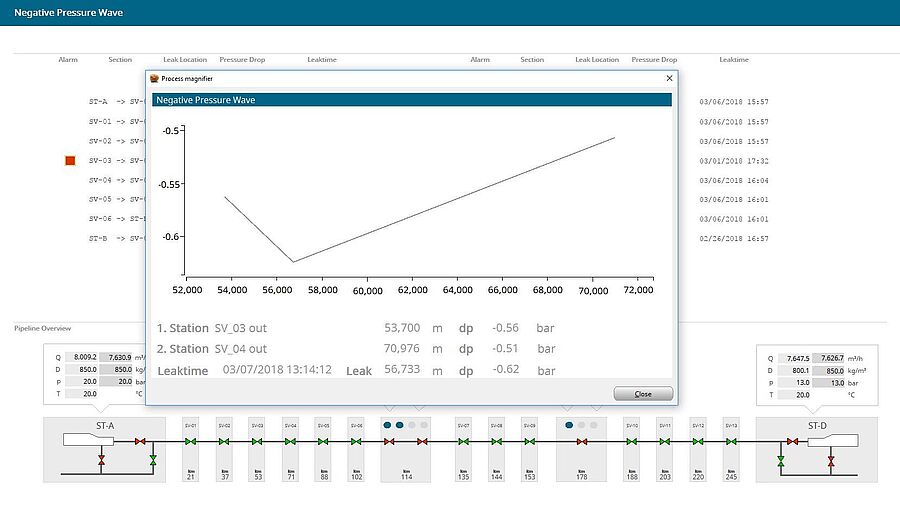

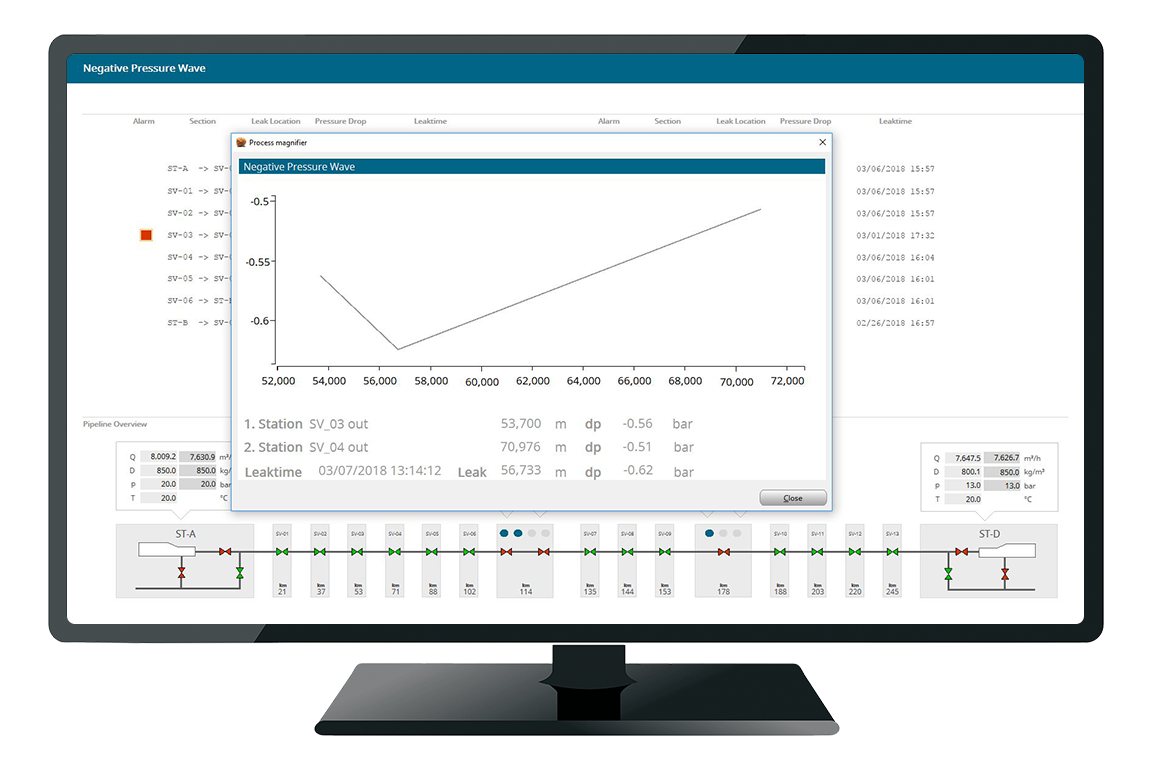

Ocena gradientu ciśnienia, metoda negatywnej fali ciśnienia
(NPW – Negative Presure Wave)
Metoda opierająca się na analizie sygnałów ciśnienia. Wystąpienie wycieku powoduje powstanie fali podciśnienia rozchodzącej się w obu kierunkach, przed i za lokalizacją wycieku. Fala ta wywołuje spadki ciśnienia w punktach pomiarowych. Zdarzenia te, w tym szeregi czasowe przed i po zdarzeniu, są rejestrowane i wstępnie przetwarzane przez RTU przed przesłaniem do LDS w celu dalszego wykrywania i analizy lokalizacji.
Kontrola rurociągu przy zamkniętych zasuwach stacyjnych
(Shut – In)
Wykrywanie nieszczelności metodą Shut-In opiera się głównie na tych samych zasadach co MCMB, z tą różnicą, że przepływ w zamkniętych segmentach / rurociągach jest zerowy i niewykorzystywany do określenia bilansu masowego.
Niedokładności pomiarowe stają się wówczas nieistotne a czułość wykrywania wycieków wzrasta. Obliczenie inwentaryzacji rurociągu odbywa się cyklicznie z wykorzystaniem profili ciśnienia i temperatury.
Wybór metody LDS
Systemy LDS wpływają na znaczne ograniczenie czasu przestoju rurociągu, a co najważniejsze, zminimalizowanie szkód środowiskowych spowodowanych przedłużającym się wyciekiem. Kluczowym dla optymalnego wykorzystania LDS jest taka parametryzacja systemu, żeby osiągnąć kompromis między czułością detekcji i ilością fałszywych alarmów.
Aby zapewnić bezpieczeństwo infrastruktury sieci przesyłowych systemy LDS w niedalekiej przyszłości będą musiały w efektywny sposób łączyć ze sobą wiele metod detekcji, opartych zarówno o rozwiązania sprzętowe, tradycyjną analitykę wywodzącą się z mechaniki płynów, jak i rozwiązania ze świata SI, takie jak uczenie maszynowe.
Zgodność z międzynarodowymi standardami
System PSIpipelines LDS został zatwierdzony przez niezależnych ekspertów TÜV i jest w pełni zgodny z normami branżowymi i międzynarodowymi, w tym:
- TRFL (Technical Guideline on Pipelines)
- API 1130 Computational Monitoring for Liquids
- Saudi Aramco Engineering Standard SAES-Z-003
- IEC EN 61508 (SIL 1)
- OTT-13.320.00-KTH-051-1
Co zyskasz wykorzystując PSIpipelines z modułem LDS:
-
Troska o środowisko W sytuacji wystąpienia wycieku, znacznie ograniczysz szkody środowiskowe dzięki szybkiej informacji o wystąpieniu wycieku oraz jego dokładnej lokalizacji.
-
Szybka reakcja Skrócisz czas reakcji z kilku godzin do minut dzięki wykryciu mikro-wycieków. Oznacza to redukcję kosztów wycieku surowca, skrócenie przestoju oraz ograniczenie strat wizerunkowych.
-
Wiarygodne alarmy Wdrożysz wiarygodne i godne zaufania narzędzie, niepokazujące fałszywych alarmów, które mogłyby zostać zignorowane przez operatorów.
-
Niższe koszty Obniżysz koszty, unikając konieczności ingerencji w infrastrukturę i montowania przepływomierzy, kabli światłowodowych czy czujników sznurowych.
